Почему промывку паровых котлов заказывают у CIPTEC
-
Реагенты собственного производствазнаем состав и несём ответственность за результат -
Технологическая карта разрабатывается под каждый котёлпосле анализа отложений -
Работаем по РД 34.37.402-96и требованиям 116-ФЗ для котлов под давлением -
Выезд сервисной бригады по всей Россиисклады реагентов в Москве и Нижнем Новгороде
Какие паровые котлы промываем
Промываем паровые котлы всех типов, конструкций и производителей — от малых жаротрубных паровых котлов давлением 0,07 МПа до энергетических агрегатов ТЭЦ и ГРЭС с давлением выше 10 МПа.
Котлы серии Е (ДКВР / ДЕ / КЕ)
Серии Е, ДЕ, ДКВР, КЕ — наиболее распространённые паровые котлы на промышленных и коммунальных объектах России. Двухбарабанная компоновка, давление 0,07–4 МПа. Отложения концентрируются в трубных пучках, нижнем коллекторе и барабане. Применяем CIPTEC FERRUM с принудительной циркуляцией через нижний коллектор.
Паровые жаротрубные котлы
Viessmann Vitoplex SX, ICI Caldaie, Bosch Universal — жаротрубные котлы с паровым пространством. Особенность: нержавеющие и медные элементы в конструкции. Используем реагент CIPTEC ONE — безопасен для цветных металлов, работает при температуре 40–60°C.
Котлы серии БКЗ / ТП / ТГМ / ТГМ-Е
Энергетические паровые котлы тепловых электростанций высокого (4–10 МПа) и сверхвысокого (10–22 МПа) давления. Сложная многоходовая схема поверхностей нагрева. Разрабатываем индивидуальную технологическую карту с поэтапной промывкой контуров — экономайзер, испарительные поверхности, пароперегреватель.
Котлы серии ПК / Пп / БЭМ
Прямоточные и с принудительной циркуляцией котлы энергетических блоков. Отложения в трубках малого диаметра вызывают критический перегрев металла. Применяем усиленный реагент CIPTEC FERRUM STRONG на первом цикле с контролем концентрации каждые 30 минут.
Котлы-утилизаторы
Котлы-утилизаторы за газовыми турбинами и печами. Нередко содержат смешанные отложения: кислотные конденсаты + органика из дымовых газов. Применяем комбинированную технологию: CIPTEC ORGANIC на первом цикле, CIPTEC FERRUM — на втором.
Типы отложений в котлах и методы их удаления
Тип отложений
Состав
Где образуется
Причина
Реагент
Карбонатная накипь
CaCO₃, MgCO₃
Экранные трубы, барабан, нижний коллектор
Жёсткая питательная вода без умягчения
Сульфатная накипь
CaSO₄
Пароперегреватель, коллекторы насыщенного пара
Сульфатное упаривание в зонах перегрева
Железооксидные отложения
Fe₂O₃, Fe₃O₄
Трубные пучки, донная часть барабана
Коррозия при кислородном режиме и pH < 8,5
Органические отложения
Масло, жир, нагар
Жаровая труба (жаротрубные), топочные экраны
Попадание масла с конденсатом; неполное сгорание
Смешанные отложения
Карбонаты + оксиды + органика
Вся поверхность нагрева
Комплексное загрязнение при нарушенном ВХР
Шлам и осадок
Соли железа, ил, взвесь
Нижние точки коллекторов, донная часть
Недостаточная продувка котла
FERRUM + промывка напором
7 признаков, что паровой котёл пора промывать
Слой накипи толщиной всего 1 мм увеличивает расход топлива на 1,5–2%. При толщине отложений 5 мм перерасход достигает 10–15%, а при 10 мм котёл работает на пределе и требует капитального ремонта или замены. Промывка обходится в 10–50 раз дешевле ремонта.
1
Температура уходящих газов выросла на 15–20°C по сравнению с паспортным значением при той же нагрузке
2
Паропроизводительность котла снизилась — не выходит на номинал при штатном расходе топлива
3
Давление пара нестабильно: котёл «гуляет» ±0,1–0,2 МПа без видимых причин
4
Участились срабатывания защиты по перегреву экранных труб или предохранительного клапана
5
Гидравлическое сопротивление котловых контуров выросло в 1,5 раза по сравнению с исходным — нормативный критерий по РД 34.37.402-96
6
Удельная загрязнённость поверхностей нагрева достигла 800–1000 г/м² — определяется по вырезкам труб при плановом вскрытии согласно СО 34.37.306-2001
7
При вскрытии люков и смотровых лючков видны белые, рыжие или бурые отложения на трубках и в барабане
По РД 34.37.402-96, химическая очистка котла обязательна при увеличении гидравлического сопротивления в 1,5 раза от исходного или при загрязнённости поверхностей нагрева 800 г/м² и выше. Для котлов давлением свыше 0,07 МПа — это требование 116-ФЗ «О промышленной безопасности».
Как мы разрабатываем технологию очистки
Технология промывки парового котла разрабатывается индивидуально — паровые котлы эксплуатируются в разных режимах, на разной питательной воде и с разным составом отложений. Унифицированного решения не существует. Поэтому каждая промывка начинается с лабораторного анализа.
В научно-исследовательской лаборатории ООО «СИПТЭК» определяем химический состав отложений с поверхностей нагрева вашего котла: карбонаты, сульфаты, железооксидные соединения, органика. По результатам анализа инженеры-химики подбирают реагент, концентрацию рабочего раствора и температурный режим — индивидуально под каждый объект. Без анализа отложений технологическая карта не составляется.
Шаг 1. Лабораторный анализ отложений
Отбираем образцы с поверхностей нагрева котла при плановом вскрытии. Определяем химический состав отложений, их удельную массу (г/м²) и структуру. По результатам анализа выбираем реагент и составляем технологическую карту. Анализ выполняется в научно-исследовательской лаборатории ООО «СИПТЭК».
Шаг 2. Составление технологической карты
На основе анализа определяем: схему циркуляции реагента, температурный режим (40–60°C), концентрацию рабочего раствора, продолжительность каждого цикла, порядок нейтрализации и промывки. Для котлов высокого давления предусматриваем поэтапную промывку по контурам — экономайзер, испарительные поверхности, пароперегреватель — с разными концентрациями реагента.

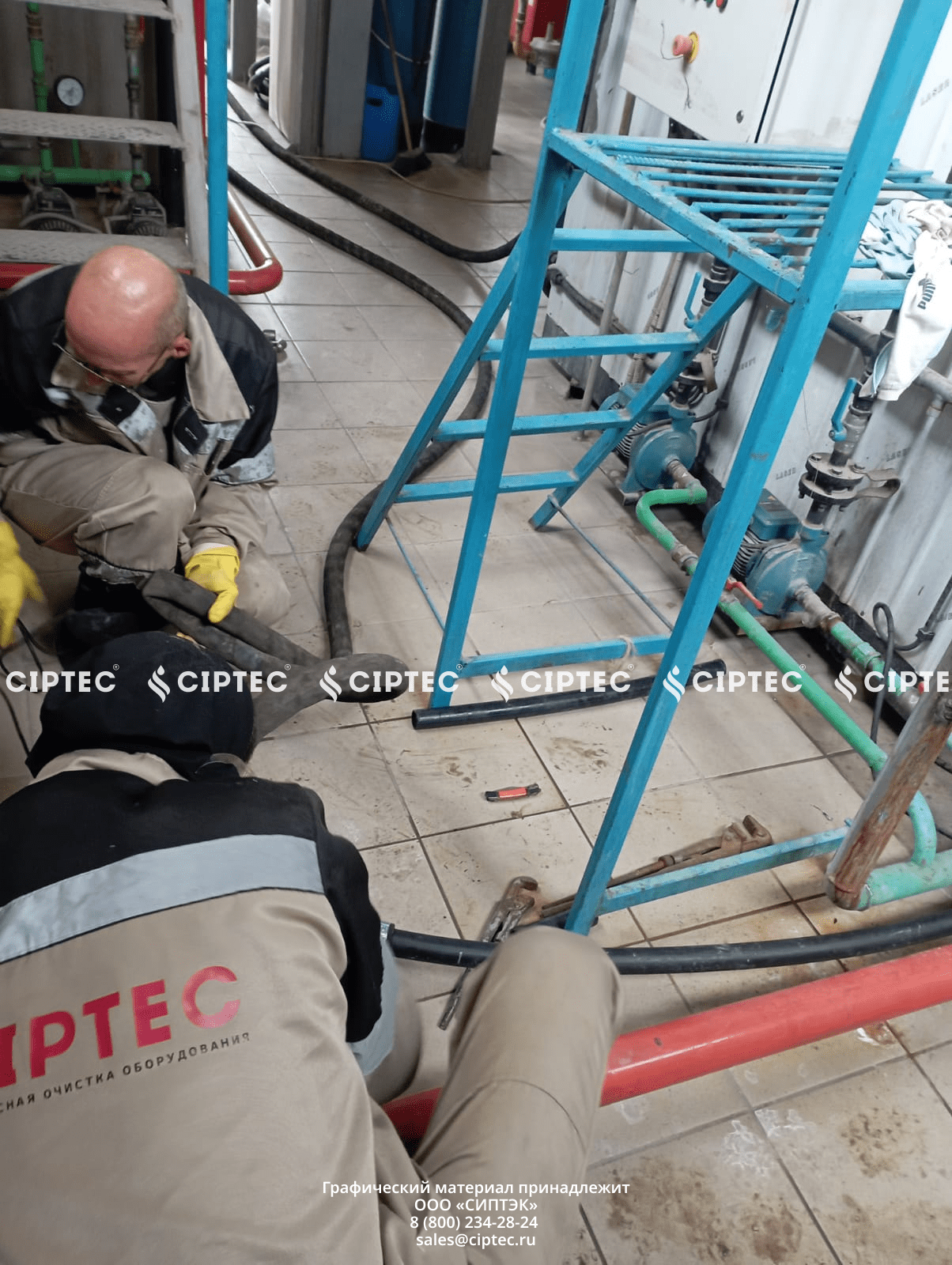

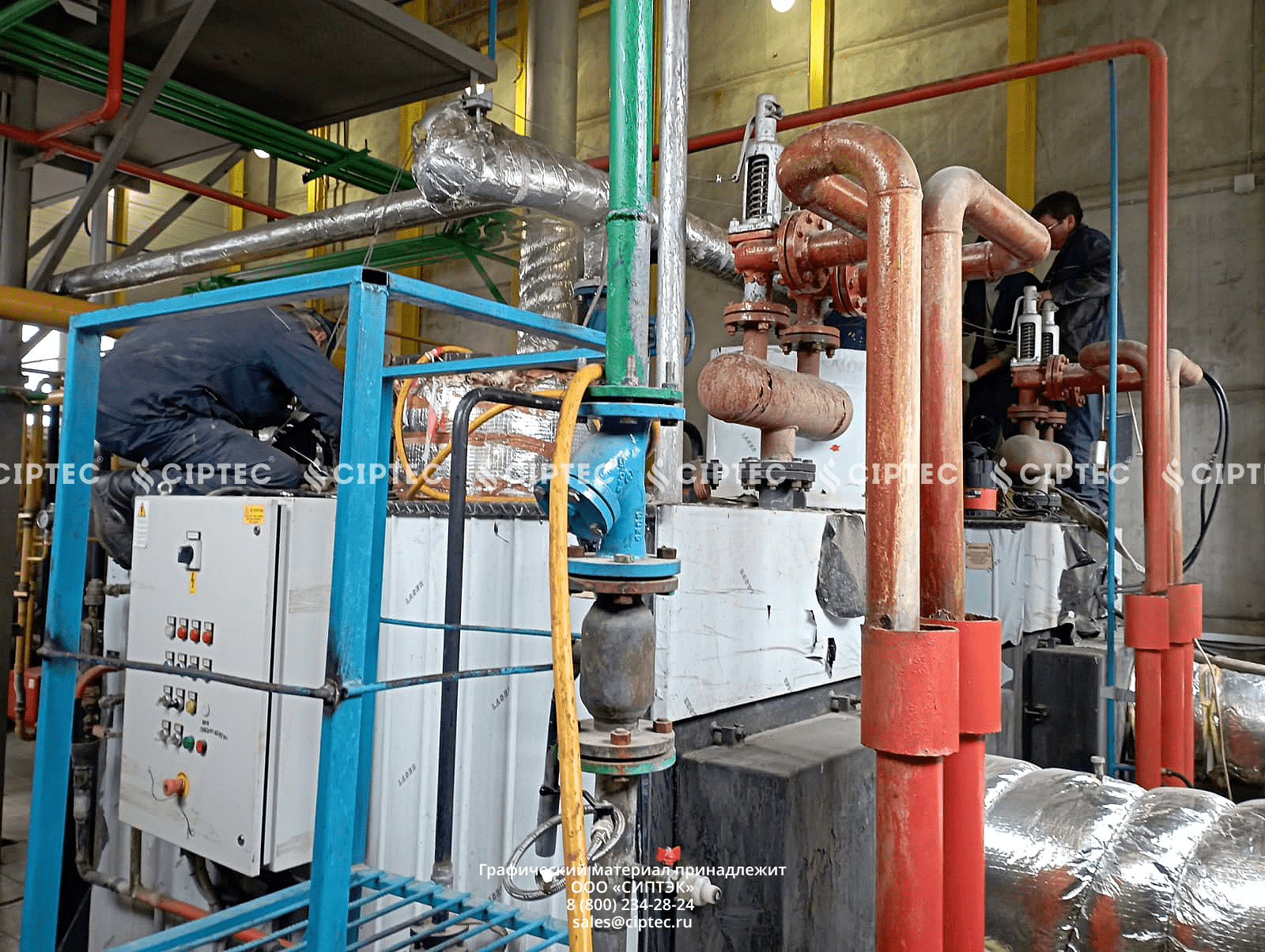

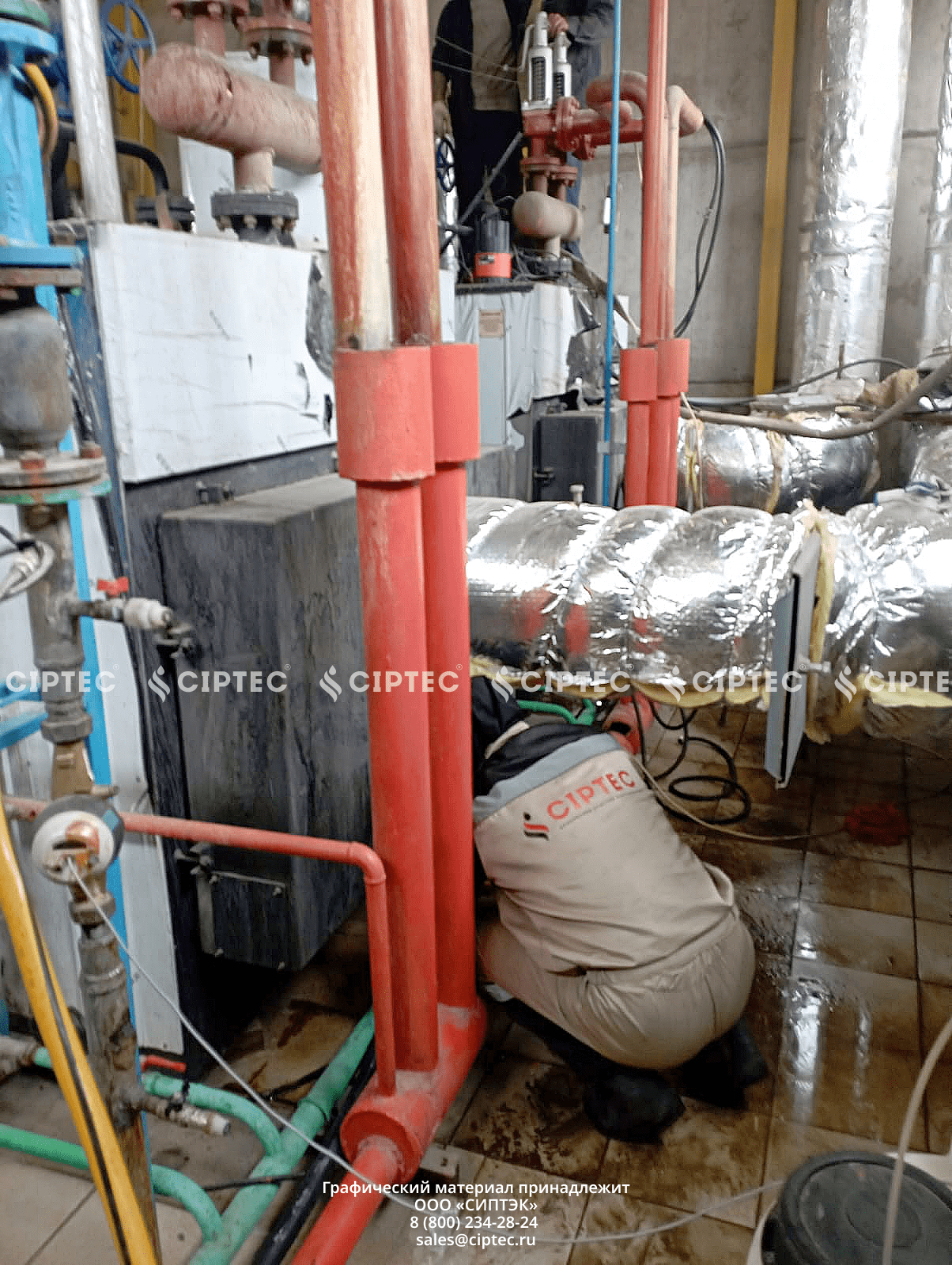

Шаг 3. Монтаж промывочной обвязки
Подключаем промывочный насос (скорость циркуляции реагента — не менее 0,1 м/с в трубах поверхностей нагрева) и мерные ёмкости. Котёл предварительно охлаждается до температуры не выше 60°C и отключается от общей паровой магистрали. Подготовка занимает 2–4 часа.
Шаг 4. Кислотный цикл — удаление минеральных отложений
Запускаем циркуляцию рабочего раствора CIPTEC FERRUM (или FERRUM STRONG для сильнозагрязнённых котлов). Контролируем концентрацию реагента и pH каждые 30–60 минут. По падению концентрации кислоты ниже рабочего значения определяем момент окончания цикла. Продолжительность — от 4 до 24 часов в зависимости от степени загрязнения.
Шаг 5. Щелочной цикл — удаление органических отложений
При наличии органических загрязнений (масло, нагар, жир) проводим второй цикл с реагентом CIPTEC ORGANIC. Температура 50–60°C, продолжительность 4–8 часов. Щелочной цикл также выполняет функцию пассивации металла после кислотной обработки.
Шаг 6. Нейтрализация и промывка
После кислотного цикла pH отработанного раствора снижается до 2–3. Нейтрализацию проводим реагентом CIPTEC NEUTRA до pH 6,5–8,5 — только после этого раствор допустимо сливать. Финальная промывка чистой водой удаляет остатки реагента. Это не рекомендация — нейтрализация обязательна согласно РД 34.37.402-96.
Шаг 7. Гидравлические испытания и акт
По завершении промывки проводим гидравлические испытания котла. Составляем акт выполненных работ с указанием применённых реагентов, режимов промывки, результатов анализа воды после нейтрализации и протокол гидравлических испытаний. Документация передаётся заказчику.
Реагенты для промывки паровых котлов
Используем реагенты собственного производства. Это принципиальное отличие от подрядчиков, работающих с закупными химикатами: мы знаем состав каждого реагента, контролируем его качество и несём ответственность за результат.
Промываем паровые котлы любых марок и серий
Сервисная служба CIPTEC промывает паровые котлы всех отечественных и импортных производителей. Список ниже — не исчерпывающий: если вашей марки нет в перечне, уточните у специалиста.
Отечественные серии
Производители
Импортные марки

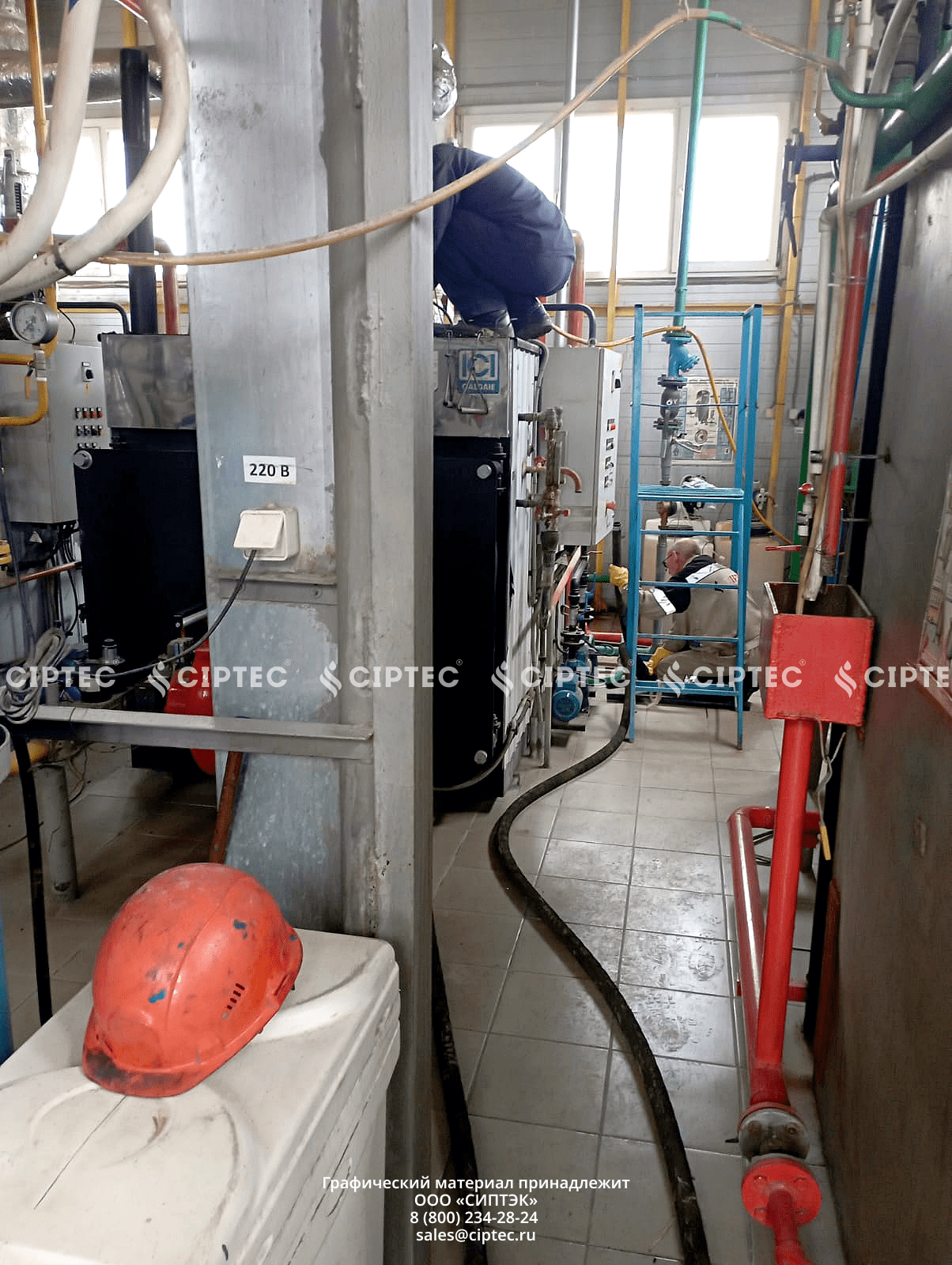

Примеры выполненных работ
Нормативная база для паровых котлов
Паровые котлы с давлением выше 0,07 МПа относятся к опасным производственным объектам (ОПО) по 116-ФЗ. Это устанавливает повышенные требования к документальному сопровождению и безопасности промывочных работ по сравнению с водогрейным оборудованием.
Получите коммерческое предложение на промывку паровых котлов
Укажите серию и модель котла — подготовим ТКП за 24 часа
Часто задаваемые вопросы
Паровой котёл работает при более высоком давлении и температуре, чем водогрейный. Это делает отложения плотнее и опаснее: локальный перегрев при накипи 3–5 мм может вызвать свищ или разрыв трубки. Промывка парового котла требует более осторожного подхода к концентрации реагента и скорости циркуляции. Для котлов давлением выше 0,07 МПа (класс ОПО по 116-ФЗ) промывка обязательно документируется актом.
Котёл, который промывается, выводится из работы и охлаждается до температуры не выше 60°C. Если в котельной несколько котлов — промываем поочерёдно, без полной остановки объекта. Продолжительность промывки одного котла — от 1 до 5 рабочих дней в зависимости от объёма и степени загрязнения.
Да, при правильно подобранной концентрации. Реагенты CIPTEC содержат ингибиторы коррозии, которые защищают металл во время промывки. Концентрация реагента подбирается по результатам лабораторного анализа отложений — это исключает избыточное воздействие на металл. После кислотного цикла обязательно проводим нейтрализацию реагентом CIPTEC NEUTRA.
Согласно РД 34.37.402-96, периодичность определяется по результатам контроля водно-химического режима и состоянию поверхностей нагрева при плановых вскрытиях. На практике — раз в 1–3 года. При нарушенной водоподготовке или работе на жёсткой воде без умягчения — ежегодно. Для котлов ТЭЦ и ГРЭС — по регламентам технического обслуживания.
После промывки проводится обязательная нейтрализация реагентом CIPTEC NEUTRA до pH 6,5–8,5. Нейтрализованный раствор допускается к сбросу в канализацию согласно нормам водоотведения. Для объектов с жёсткими требованиями к стокам (в том числе ОПО) разрабатываем схему утилизации с вывозом отработанного раствора.
Да. Сервисная бригада CIPTEC работает на объектах по всей территории России. Реагенты доставляем заранее — склады в Москве и Нижнем Новгороде. Стоимость выезда включается в коммерческое предложение.
Химическая промывка паровых котлов: технология, стоимость, результат
Паровой котёл и накипь: почему нельзя ждать
Паровой котёл генерирует пар под давлением — и работает в принципиально других условиях, чем водогрейный. Температура поверхностей нагрева значительно выше: при давлении 1 МПа температура насыщенного пара составляет 179°C. Накипь толщиной всего 1–2 мм при таких температурах не просто снижает КПД — она создаёт зоны локального перегрева металла. Когда температура стенки трубки превышает допустимое значение, металл теряет прочностные характеристики. Итог — свищ, разрыв трубки, аварийная остановка. Для промышленного объекта это означает простой производства и непредвиденные расходы, которые многократно превышают стоимость профилактической промывки.
Какие котлы нуждаются в промывке чаще
Котлы, работающие на воде с высокой карбонатной жёсткостью (>3 мг-экв/л), нуждаются в промывке ежегодно — даже при исправной водоподготовке. Котлы ТЭЦ с возвратным конденсатом, загрязнённым маслами с производства, дополнительно накапливают органические отложения. Паровые котлы пищевых и фармацевтических предприятий работают с деминерализованной водой, но при этом склонны к образованию плотных железооксидных отложений из-за кислородной коррозии. Под каждый тип объекта — своя технология.
Химическая промывка: преимущества перед механической очисткой
Механическая очистка (пескоструй, шарошка, гидродинамика) требует полного демонтажа котла и применима только для доступных поверхностей. Химическая промывка — безразборный метод: реагент циркулирует через замкнутый контур и растворяет отложения изнутри, в том числе в труднодоступных секциях — коллекторах, донной части барабана, межтрубном пространстве. Поверхности обрабатываются полностью, а не только там, куда достаёт инструмент.
Из чего складывается стоимость промывки парового котла
Цена зависит от нескольких факторов: объём водяного тракта котла (м³), тип и степень загрязнения, количество циклов промывки (кислотный, щелочной, нейтрализация), удалённость объекта и необходимость составления технологической карты. Промывка малого парового котла ДЕ-4 и энергетического агрегата ТЭЦ — принципиально разные по масштабу работы. Точную стоимость рассчитаем после получения технических данных по вашему оборудованию. Оставьте заявку — подготовим ТКП за 24 часа.
Документация по итогам промывки
По завершении работ заказчик получает: технологическую карту промывки, акт выполненных работ с указанием применённых реагентов и режимов промывки, результаты анализа сточных вод после нейтрализации, протокол гидравлических испытаний. Для котлов, отнесённых к ОПО по 116-ФЗ, документация является обязательным приложением к журналу технического обслуживания.
